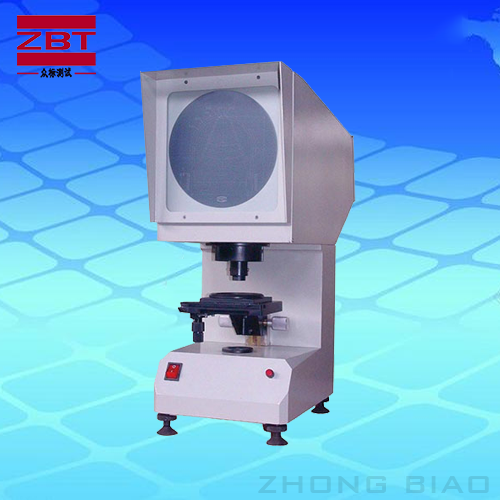

試驗儀器類型：沖擊式樣缺口投影儀
規格型號：CST-50
一、產品介紹：
沖擊試樣缺口投影儀是依據GB/T229－94《金屬夏比缺口沖擊實驗辦法》中對沖擊試樣缺口的要求而規劃、開發的，專業用于檢測沖擊實驗缺口是否合格的重要檢測設備，該儀器是使用光學投影的原理將被測的沖擊試樣U型和V型缺口與標準板圖對比以確定被檢測的沖擊試樣加工是否合格。該 沖擊試樣缺口投影儀操作簡潔，檢查對比直觀、效率高，是沖擊試樣加工過程的必備檢測設備。
二、作業原理：
本投影儀光源發出的光線經聚光鏡照耀到被測物體，再經物鏡將被照耀物體擴大的概括投射到投影屏上。依據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在作業臺上，再通過一系列光學元件將被測試樣缺口概括清晰的投射到投影儀上。物體經二次擴大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。
三、首要技術參數：
|
投影屏直徑
|
180mm
|
|
作業臺尺度
|
方110*125mm 圓∅90mm 玻璃直徑70mm
|
|
作業臺行程
|
縱向±10mm 橫向±10mm 晉級±10mm（無刻度）
|
|
作業臺滾動規模
|
0-360°（無刻度）
|
|
儀器擴大倍數
|
50X
|
|
物鏡擴大倍數
|
2.5X
|
|
投影物鏡擴大倍數
|
20X
|
|
光源（鹵鎢燈）
|
12V 100W
|
|
電源
|
220V 50Hz
|
|
外形尺度
|
515×224×603mm（長×寬×高）
|
|
分量
|
約18kg
|
|
